คีย์มาตรฐาน Series B LH-FGG
ลักษณะเฉพาะของซีรีส์คอนเนคเตอร์เหล่านี้คือระบบคีย์ซึ่งช่วยให้ความหนาแน่นของการสัมผัสสูงขึ้นและป้องกันข้อผิดพลาดทั้งหมดในการจัดตำแหน่ง ทางเลือกในการป้อนคีย์ที่หลากหลายป้องกันการผสมพันธุ์ข้ามที่ไม่ต้องการของตัวเชื่อมต่ออื่นที่คล้ายคลึงกัน นอกจากนี้ยังสามารถใช้หน้าสัมผัสย้ำเพื่อลดเวลาการประกอบสายเคเบิลได้อีกด้วย ซีรีส์คอนเนคเตอร์เหล่านี้ประกอบด้วยช่วง 0B ถึง 5B รวมทั้ง 00 มัลติโพลและ 2G (รุ่นย่อของซีรีส์ 2B) นอกจากนี้ยังมีรุ่นสุญญากาศบางรุ่นอีกด้วย
B ซีรี่ส์ JH-FGG นำเสนอตัวเชื่อมต่อหลายขั้วแบบวงกลมที่ยืดหยุ่น ใช้งานได้จริง ทนทาน และเชื่อถือได้ สำหรับการใช้งานที่ต้องการการล็อคแบบ Push-Pull ที่รวดเร็วและปลอดภัย
ระบบล็อคตัวเองช่วยให้เชื่อมต่อได้โดยเพียงแค่ดันปลั๊กในแนวแกนเข้าไปในซ็อกเก็ต
เมื่อล็อคแน่นแล้ว การเชื่อมต่อจะขาดไม่ได้โดยการดึงที่สายเคเบิลหรือส่วนประกอบอื่นๆ นอกเหนือจากปลอกปลดด้านนอก
ทำให้เป็นตัวเลือกที่เหมาะสำหรับกระบวนการผลิตเซมิคอนดักเตอร์และการทดสอบ การทดสอบและการวัด เครื่องมือวัด เครื่องมือแพทย์ การวิจัย และการใช้งานด้านเสียง/วิดีโอ
คุณสมบัติหลัก:
คอนเนคเตอร์ซีรีส์ B มีคุณสมบัติหลักดังต่อไปนี้:
– ความปลอดภัยของระบบการล็อคตัวเองแบบ Push-Pull – แบบหลายขั้ว 2 ถึง 64 หน้าสัมผัส
– หน้าสัมผัสบัดกรี จีบ หรือพิมพ์ (ตรงหรือข้องอ) – มีความหนาแน่นสูงเพื่อการประหยัดพื้นที่
– การคัดกรอง 360 องศาสำหรับการป้องกัน EMC เต็มรูปแบบ – ระบบกุญแจ (มาตรฐานกุญแจ «G»)
– ตัวเลือกหลักหลายตัวเพื่อหลีกเลี่ยงการผสมข้ามของตัวเชื่อมต่อที่คล้ายกันสำหรับการจัดตำแหน่งตัวเชื่อมต่อ
ส่วนแสดงส่วนประกอบภายใน
| เลขที่. |
ซ็อกเก็ตคงที่ |
ปลั๊กตรง |
| 1. |
เปลือกนอก |
เปลือกนอก |
|
2. |
มงกุฎดิน |
แขนสลัก |
| 3. |
แหวนยึด |
น็อตคอลเล็ต |
|
4. |
น็อตหกเหลี่ยม |
ผู้ให้บริการแทรกแยก |
| 5. |
เครื่องซักผ้าล็อค |
ฉนวน |
| 6. |
ฉนวน |
ติดต่อผู้ชาย |
| 7. |
ติดต่อผู้หญิง |
คอลเล็ต |
ลักษณะทางเทคนิค
เครื่องกลและภูมิอากาศ
คุณลักษณะ ค่า มาตรฐาน
Endurance >5,000 รอบ การทดสอบ IEC 60512-5 9a
ความชื้นสูงถึง 95 เปอร์เซ็นต์ ที่อุณหภูมิ 60 องศาเซลเซียส
ช่วงอุณหภูมิ - 55 องศาเซลเซียส บวก 250 องศาเซลเซียส
ความต้านทานการสั่นสะเทือน 10-2000 Hz, 15 g การทดสอบ IEC 60512-4 6d
ความต้านทานแรงกระแทก การทดสอบ IEC 60512-4 6c
การทดสอบการกัดกร่อนด้วยละอองเกลือ > 144 ชม. การทดสอบ IEC 60512-6 11f
ดัชนีการป้องกัน (จับคู่) IP50 IEC 60529
หมวดภูมิอากาศ 55/175/21 IEC 60068-1
ไฟฟ้า
คุณลักษณะ ค่า มาตรฐาน
ป้องกัน at 10 MHz >75 เดซิเบล IEC 60169-1-3
efficiency at 1 GHz >40 เดซิเบล IEC 60169-1-3
การทดสอบต่างๆ ดำเนินการโดยใช้คู่คอนเนคเตอร์ JH-FGG และ JH-EGG พร้อมเปลือกทองเหลืองชุบโครเมียมและฉนวน PEEK
JH-FGG B Series ปลั๊กตัวผู้แบบตรง

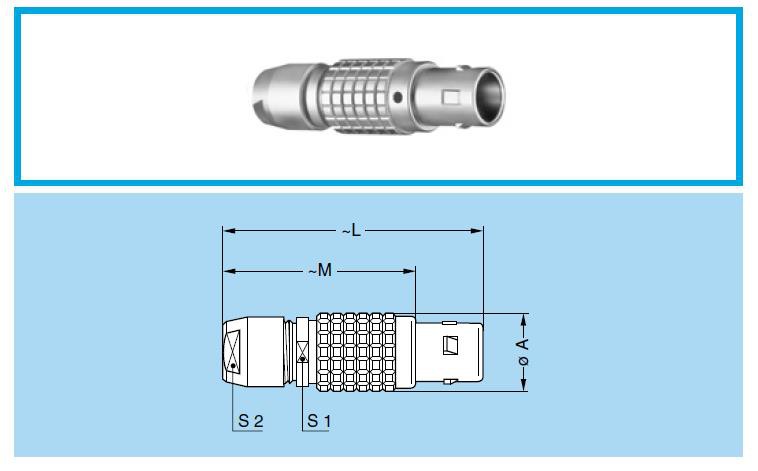

เจเอช-FGG ปลั๊กตรง, คีย์ (G) หรือคีย์ (A…M และ R),ปลอกรัดสายไฟ
| อ้างอิง | ขนาด (มม.) | |||||
| แบบอย่าง | ชุด | A | L | M | S1 | S2 |
| แอลเอฟจีจี | 00B | 6.4 | 28.5 | 20.5 | 5.5 | 5 |
| แอลเอฟจีจี | 0B | 9.5 | 36 | 26 | 8 | 7 |
| แอลเอฟจีจี | 1B | 12 | 43 | 32 | 10 | 9 |
| แอลเอฟจีจี | 2B | 15 | 50 | 38 | 13 | 12 |
| แอลเอฟจีจี | 3B | 18 | 58 | 43 |
15 |
14 |
JH-FGG ปลั๊กตรง, กุญแจ (G) หรือกุญแจ (A…M), ปลอกรัดสายไฟ และน็อตสำหรับติดตั้งส่วนโค้งงอ
| อ้างอิง | ขนาด (มม.) | |||||
| แบบอย่าง | ชุด | A | L | M | S1 | S2 |
| แอลเอฟจีจี | 00B | 6.4 | 28.5 | 20.5 | 5.5 | 5 |
| แอลเอฟจีจี | 0B | 9.5 | 36 | 26 | 8 | 7 |
| แอลเอฟจีจี | 1B | 12 | 43 | 32 | 10 | 9 |
| แอลเอฟจีจี | 2B | 15 | 50 | 38 | 13 | 12 |
| แอลเอฟจีจี | 3B | 18 | 58 | 43 |
15 |
14 |
รายละเอียด

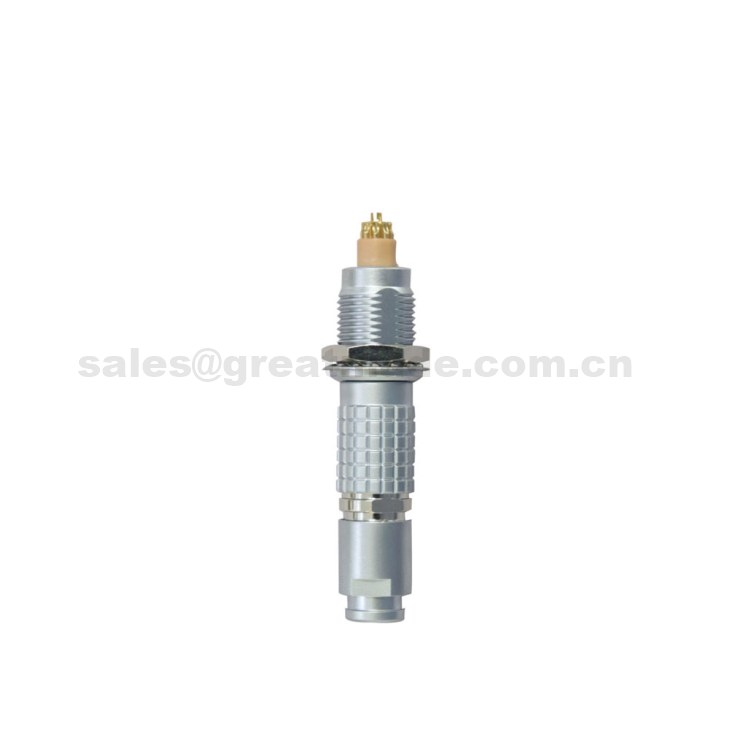

ชื่อผลิตภัณฑ์:กดดึงขั้วต่อปลั๊กหลายขั้วแบบล็อคเองแบบกดดึง
แหล่งกำเนิดสินค้า: ประเทศจีน ชื่อแบรนด์: Greatmade ประเภท: ดึงแบบวงกลม
สภาพแวดล้อม:ในร่ม เพศ:หญิง/ชาย การรักษาพื้นผิว:เพิร์ลโครม
พิน:2 ถึง 16 พิน ระดับ IP:IP50 ประเภทการติดต่อ:ประสาน
ติดต่อ Treatmentmen:ชุบทอง ความทนทาน:มากกว่า 5000 ครั้ง push-pull วัสดุตัวเรือน:ทองเหลืองชุบโครเมียม
วัสดุฉนวน: การใช้งาน PPS: ยานยนต์ / การสื่อสาร / อุตสาหกรรม / จอแสดงผล LED
บรรจุภัณฑ์
ขั้วต่อ 1 ชิ้นในถุง PE
50-100 ตัวเชื่อม PCS ในกล่อง/การ์ตูนขนาดเล็ก
- พอร์ต: เซินเจิ้น จีน
คำถามที่พบบ่อย
Q1: ตัวเชื่อมต่อแบบดึงดึงทำงานอย่างไร
คอนเนคเตอร์แบบกดดึงช่วยป้องกันการตัดการเชื่อมต่อโดยไม่ตั้งใจได้สำเร็จด้วยการใช้กลไกการล็อคตัวเองที่แข็งแรงซึ่งช่วยให้คอนเนคเตอร์เชื่อมต่อได้โดยการดันปลั๊กเข้าไปในซ็อกเก็ต อย่างไรก็ตาม การเชื่อมต่อไม่สามารถขาดได้เพียงแค่ดึงเท่านั้น
Q2: คุณสามารถผลิตคำสั่งซื้อผลิตภัณฑ์ที่กำหนดเองได้หรือไม่? คำสั่งซื้อ OEM หรือ ODM?
แน่นอน. ด้วยประสบการณ์การผลิต OEM และ ODM เราสามารถจัดหาโซลูชันตัวเชื่อมต่อแบบกำหนดเองแบบครบวงจรให้กับคุณได้
Q3: คุณให้ตัวอย่างฟรีหรือไม่
ไม่ และคุณต้องเสียค่าธรรมเนียมการจัดส่ง
Q4: คุณขนส่งสินค้าอย่างไร?
ตามความต้องการของ clentele ของเรา อาจดำเนินการโดยการขนส่งทางอากาศ / ทางเรือ / การจัดส่งด่วน (DHL/UPS/FEDEX เช่น)
