คำอธิบายผลิตภัณฑ์
สายเคเบิลหลักนี้ทำหน้าที่เป็นจุดเชื่อมต่อที่สำคัญระหว่างจอภาพของ Spacelabs และอิเล็กโทรด ECG ตะกั่ว 5- ซึ่งแปลสัญญาณทางสรีรวิทยาเป็นข้อมูลการเต้นของหัวใจที่ดำเนินการได้ ตัวเชื่อมต่อแบบกลม 17PIN (หมายเลขชิ้นส่วน OEM. 700-0008-07) ล็อคอย่างแน่นหนาใน Spacelabs Ultraview และระบบที่คล้ายกัน ในขณะที่พอร์ตตะกั่ว IEC/AHA ที่มีรหัสสี- ช่วยลดความยุ่งยากในการเชื่อมต่ออิเล็กโทรด ช่วยลดเวลาการตั้งค่าลง 40% ในสถานการณ์ฉุกเฉิน

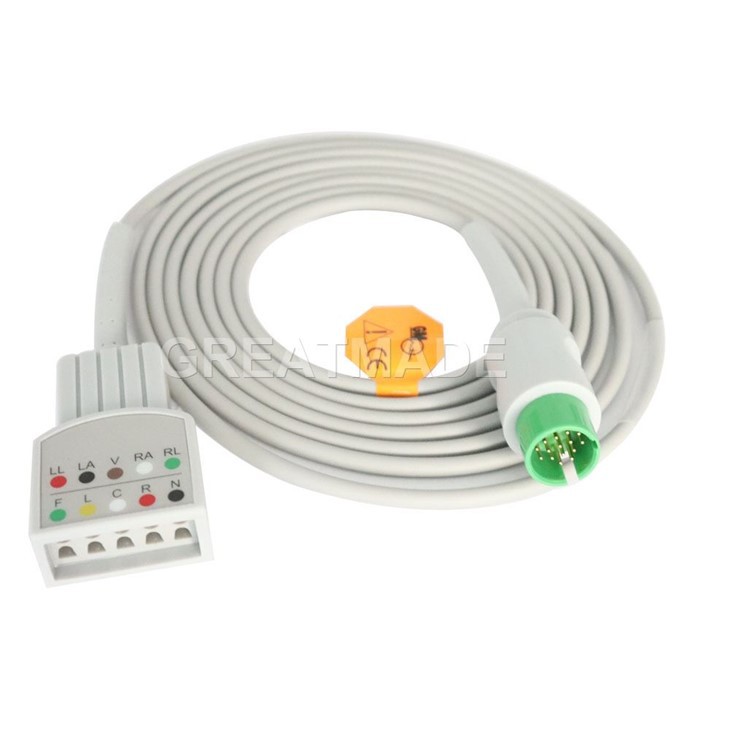

MC010A สาย Tru-Link ECG, 5-Lead, รวม IEC/AHA, 10 ฟุต & 17PIN
หมายเลขชิ้นส่วน OEM. 700-0008-07
โครงสร้างหลัก
ปลายขั้วต่อ: ขั้วต่อตัวผู้ 17PIN พร้อมสลัก-แบบล็อค (ด้านจอภาพ Spacelabs)
พอร์ตตะกั่ว: พอร์ตที่มีรหัสสี- 5 สี (LL, LA, V, RA, RL) สำหรับอิเล็กโทรด IEC/AHA
ตัวนำ: มีฉนวนหุ้มเพื่ออัตราส่วนสัญญาณ-ต่อ-สัญญาณรบกวนที่เหมาะสมที่สุด
เสื้อแจ็คเก็ต: ปลอดสาร Latex-, ปลอด DEHP- PVC
วัตถุประสงค์การใช้งาน
ออกแบบมาเพื่อส่งสัญญาณ ECG ตะกั่ว 5- จากอิเล็กโทรดไปยังเครื่องมอนิเตอร์ Spacelabs ซึ่งสนับสนุนการตรวจจับความผิดปกติของหัวใจ-แบบเรียลไทม์ การตรวจติดตามภาวะหัวใจเต้นผิดจังหวะ และการประเมินการทำงานของหัวใจหลังการผ่าตัด
ออกแบบมาเพื่อการดูแลทารกแรกเกิดโดยเฉพาะ สายเคเบิลหลักนี้กำหนดนิยามใหม่ของวิธีที่ผู้ให้บริการด้านการดูแลสุขภาพติดตามทารกแรกเกิดที่เปราะบาง ผลิตจาก TPU เกรดทางการแพทย์- ปราศจากลาเท็กซ์- อ่อนโยนต่อผิวของทารกแรกเกิด ขณะเดียวกันก็ทนทานต่อสภาพแวดล้อมที่เข้มงวดของ NICU 10ฟุต. ความยาวสายเคเบิลสร้างความสมดุลระหว่างความคล่องตัวและความมั่นคง ขจัดอันตรายจากการสะดุดและความยุ่งเหยิงของสายเคเบิลรอบตู้ฟักหรือเครื่องอุ่นแบบกระจาย
ข้อกำหนดทางเทคนิค
| พารามิเตอร์ | ข้อมูลจำเพาะ |
| หมายเลขรุ่น | MC010A |
| หมายเลขชิ้นส่วน OEM | 700-0008-07 |
| ประเภทเคเบิล | สายเคเบิล ECG Trunk 5 สาย (เข้ากันได้กับ TruLink) |
| การกำหนดค่าตัวเชื่อมต่อ | ตัวผู้ 17PIN (ปลายจอภาพ Spacelabs) → 5 พอร์ตตะกั่ว IEC/AHA |
| ความยาว | 10 ฟุต (3M) |
| เสื้อตัวนอก | TPU เกรดทางการแพทย์- (น้ำยาง-ฟรี, DEHP- ฟรี, เข้ากันได้ทางชีวภาพ) |
| ความเข้ากันได้ | Spacelabs Ultraview SL 91369, 90369, 90367, 90496 และรุ่นที่เข้ากันได้ |
| ปริมาณการสั่งซื้อขั้นต่ำ | 1 ชิ้น |
คุณสมบัติ
- ความแม่นยำของสัญญาณ TruLink
ตัวนำ OFC ที่มีฉนวนป้องกันจะกำจัดสัญญาณรบกวนแม่เหล็กไฟฟ้า (EMI) จากอุปกรณ์ใกล้เคียง (เช่น เครื่องช่วยหายใจ ปั๊มแช่) ทำให้มั่นใจได้ว่าการติดตาม ECG นั้นคมชัดและปราศจากสิ่งแปลกปลอม-ฟรี-ที่สำคัญสำหรับการวินิจฉัยที่แม่นยำ
- สลัก 17PIN- ล็อคความน่าเชื่อถือ
สลักในตัวของตัวเชื่อมต่อ-จะคลิกเข้าไปในจอภาพ Spacelabs เพื่อป้องกันการขาดการเชื่อมต่อโดยไม่ตั้งใจในระหว่างการถ่ายโอนผู้ป่วยหรือสถานการณ์โค้ด
- ความเข้ากันได้แบบคู่ IEC/AHA
พอร์ตตะกั่วที่มีรหัสสี- (LL: สีแดง, LA: สีดำ, V: สีน้ำตาล, RA: สีขาว, RL: สีเขียว) รองรับทั้งมาตรฐานอิเล็กโทรด IEC และ AHA ซึ่งทำให้ขั้นตอนการทำงานทางคลินิกทั่วโลกมีประสิทธิภาพดีขึ้น
- ระดับความทนทานทางคลินิก-
ทีพียูเสื้อแจ็คเก็ตทนต่อการฉีกขาด การหักงอ และการเสื่อมสภาพทางเคมี ทำให้เหมาะสำหรับ-สภาพแวดล้อมที่มีการใช้งานสูง เช่น ห้อง ICU และรถพยาบาล
สถานการณ์การใช้งาน
อุตสาหกรรมที่เกี่ยวข้อง
- โรงพยาบาลและหน่วยดูแลผู้ป่วยวิกฤต
- บริการการแพทย์ฉุกเฉิน (EMS)
- คลินิกโรคหัวใจและศูนย์วินิจฉัย
- ซัพพลายเออร์และผู้จัดจำหน่ายอุปกรณ์ชีวการแพทย์
สาขาที่เกี่ยวข้อง
- ห้องไอซียู/ซีซียู: การตรวจคลื่นไฟฟ้าหัวใจแบบตะกั่ว 5- อย่างต่อเนื่องสำหรับผู้ป่วยหลังการผ่าตัดหัวใจหรือผู้ป่วยภาวะช็อกจากภาวะติดเชื้อในกระแสเลือด
- แผนกฉุกเฉิน: การตรวจหาภาวะหัวใจเต้นผิดจังหวะอย่างรวดเร็วระหว่างอาการเจ็บหน้าอกหรือการตรวจคัดกรองภาวะหัวใจหยุดเต้น
- รถพยาบาลขนส่ง: การส่งสัญญาณที่เสถียรสำหรับการประเมิน STEMI ก่อน-โรงพยาบาล (ST-Elevation Myocardial Infarction)
- คลินิกโรคหัวใจ: การตรวจคัดกรอง ECG 5-lead เป็นประจำเพื่อดูภาวะหัวใจเต้นผิดจังหวะหรือภาวะขาดเลือดขาดเลือด
วัตถุประสงค์
สายเคเบิลนี้ทำหน้าที่เป็นทางเดินประสาทสำหรับการตรวจสอบคลื่นไฟฟ้าหัวใจของ Spacelabs ช่วยให้:
- การตรวจจับชีวิต-แบบเรียลไทม์-ภาวะที่คุกคามภาวะหัวใจเต้นผิดจังหวะ (เช่น ภาวะหัวใจเต้นผิดจังหวะ)
- การประเมินภาวะกล้ามเนื้อหัวใจขาดเลือดในระหว่างการทดสอบความเครียดหรือการดูแลหลัง-PCI (การแทรกแซงหลอดเลือดหัวใจผ่านผิวหนัง)
- การปฏิบัติตามโปรโตคอลการตรวจติดตามการเต้นของหัวใจในสถานดูแลผู้ป่วยวิกฤติ
รูปภาพ
รายละเอียดบริษัท
Greatmade Tech Limited คือผู้ผลิตสายเคเบิลทางการแพทย์ระดับมืออาชีพ เช่น เซ็นเซอร์ SpO₂, สายอะแดปเตอร์ SpO₂ (สายเคเบิลต่อขยาย), สายเคเบิลและสายไฟหลักสำหรับตรวจสอบผู้ป่วย, สายเคเบิล ECG, หัววัดอุณหภูมิ และข้อมือ NIBP ผลิตภัณฑ์ของเราถูกนำมาใช้กันอย่างแพร่หลายในจอภาพผู้ป่วย, EKG, EEG และระบบ Holter อุปกรณ์เสริมทั้งหมดสามารถใช้งานร่วมกับอุปกรณ์ติดตามผู้ป่วยทั้งในและต่างประเทศได้อย่างสมบูรณ์
เรามีตัวเชื่อมต่อให้เลือกมากมายพร้อมการกำหนดค่าหน้าสัมผัสที่หลากหลาย รวมถึงหน้าสัมผัสหลายขั้ว โคแอกเซียล ไฟเบอร์ออปติก และตัวเชื่อมต่อฟลูอิก นอกจากนี้ เรายังมีตัวเชื่อมต่อแบบใช้ครั้งเดียว-และตัวเชื่อมต่อสำหรับแหล่งจ่ายไฟหลักอีกด้วย
ขั้วต่อแบบล็อคแบบล็อคตัวเอง-แบบกดดึงเหล่านี้ได้รับการดัดแปลงเป็นพิเศษสำหรับการใช้งานด้านล่าง:
● อุปกรณ์อิเล็กทรอนิกส์ทางการแพทย์
● การทดสอบและการวัดผล
● อิเล็กทรอนิกส์อุตสาหกรรม
● ยานยนต์
● การออกแบบที่สวยงามน่าพึงพอใจ
คำถามที่พบบ่อย
คำถามที่ 1: สายเคเบิลนี้ใช้งานได้กับจอภาพ Spacelabs ทุกรุ่นหรือไม่
A1: ได้รับการปรับให้เหมาะสมสำหรับ Spacelabs Ultraview SL 91369, 90369 และรุ่นที่คล้ายกัน ติดต่อทีมงานของเราเพื่อแจ้งรุ่นจอภาพของคุณเพื่อขอความเข้ากันได้ทุกประการ
คำถามที่ 2: ใช้กับอิเล็กโทรดแบบ 3 ตะกั่วได้หรือไม่
A2: ไม่ ได้รับการออกแบบมาเพื่อชุดอิเล็กโทรด IEC/AHA แบบ 5 ลีดโดยเฉพาะ สำหรับความต้องการ 3-lead โปรดตรวจสอบแค็ตตาล็อกของเราสำหรับสายเคเบิลที่ใช้งานร่วมกันได้
คำถามที่ 3: สามารถใช้งานร่วมกับโมดูล ECG ไร้สายได้หรือไม่
A3: ไม่ใช่ นี่คือสายเคเบิลหลักแบบมีสายสำหรับเชื่อมต่อโดยตรงกับพอร์ต ECG ในตัวของ Spacelabs-
คำถามที่ 4: จะเกิดอะไรขึ้นหากรูปคลื่น ECG บิดเบี้ยว?
A4: ตรวจสอบแหล่งกำเนิด EMI (ย้ายสายเคเบิลออกจากอุปกรณ์) ตรวจสอบให้แน่ใจว่าได้ต่ออิเล็กโทรดอย่างเหมาะสม หรือทำความสะอาดขั้วต่อด้วยสำลีแอลกอฮอล์ การสนับสนุนด้านเทคนิคตลอด 24 ชั่วโมงทุกวันของเราสามารถช่วยแก้ไขปัญหาได้
