เข้ากันได้สายเคเบิล ECG EKG 15 พินของ Zoll พร้อมสายไฟ 10 เส้นสำหรับซีรีย์ M และซีรีย์ E, IEC/ Grabber
คลื่นไฟฟ้าหัวใจ (ECG) เป็นการทดสอบง่ายๆ ที่สามารถใช้ตรวจสอบจังหวะการเต้นของหัวใจและกิจกรรมทางไฟฟ้าของคุณได้ เซ็นเซอร์ที่ติดอยู่กับผิวหนังใช้เพื่อตรวจจับสัญญาณไฟฟ้าที่ผลิตโดยหัวใจของคุณทุกครั้งที่เต้น
คำอธิบาย
ชื่อสินค้า: สายเคเบิล EKG เชื่อมต่อโดยตรงกับ leadwires
OEM/ODM: ใช่
♦ ยี่ห้อที่เข้ากันได้:Zoll
♦รุ่นที่รองรับ:
นี่คือสายเคเบิลผู้ป่วย Zoll 1 Step ที่เข้ากันได้แบบชิ้นเดียวสำหรับเครื่องกระตุ้นหัวใจ E Series และ M Series รวมสายเคเบิลลำตัวและแขนขาและสาย V สาย 11 ฟุต.
OEM#: 8000-1007-01, 8000-1007-02
ข้อมูลจำเพาะ:

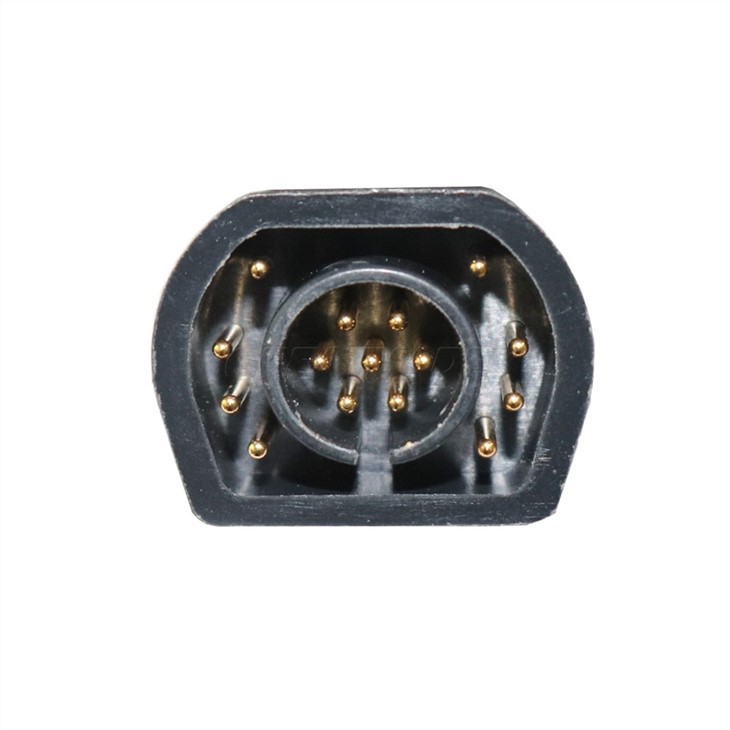

1. อินเทอร์เฟซ: 15Pin, 10 leadwires
2. ความยาว: 3.5m,
3. วัสดุ: ทางการแพทย์ TPU
4. ประเภท: AHA/ IEC, Snap/ Clip/ din 3.0/ banana 4.0 are available
3. การรับประกัน: 6 เดือน
4. เสนอ OEM/ODM
ข้อดีของผลิตภัณฑ์:
1. ขั้วต่อปลั๊กแบบบูรณาการ แข็ง และทำความสะอาดง่าย;
2. รหัสสีของขั้วต่ออิเล็กโทรด อ่านและใช้งานง่าย
3. ประสิทธิภาพการป้องกันที่ยอดเยี่ยมและประสิทธิภาพการป้องกันการรบกวน คุณภาพของสัญญาณที่ดีขึ้น
รูปภาพ
ตำแหน่งอิเล็กโทรด
ขึ้นอยู่กับการใช้งานในท้องถิ่น สายไฟ ECG จะถูกทำเครื่องหมายด้วยฉลากบางอย่าง โปรดดูตารางต่อไปนี้สำหรับป้ายกำกับและรหัสสีสำหรับชุดลูกค้าเป้าหมายต่างๆ
| ที่ตั้ง | ป้าย AHA | ฉลาก IEC |
| แขนขวา | อาร์เอ (สีขาว) | อาร์ (สีแดง) |
| แขนซ้าย | แอลเอ (สีดำ) | แอล (สีเหลือง) |
| ขาขวา | RL (สีเขียว) | ไม่มี (สีดำ) |
| ขาซ้าย | แอล (สีแดง) | เอฟ (สีเขียว) |
| หน้าอก | V1 | C1 |
| หน้าอก | V2 | C2 |
| หน้าอก | V3 | C3 |
| หน้าอก | V4 | C4 |
| หน้าอก | V5 | C5 |
| หน้าอก | V6 | C6 |
การเตรียมผิวอย่างเหมาะสมและการใช้อิเล็กโทรดที่เหมาะสมเป็นสิ่งสำคัญมากสำหรับคุณภาพสัญญาณที่ดี
หากจำเป็น ให้เตรียมผิวของผู้ป่วยสำหรับการใช้อิเล็กโทรดโดย:
• โกนหรือตัดขนส่วนเกินที่บริเวณอิเล็กโทรด
• ทำความสะอาดผิวมันด้วยแผ่นแอลกอฮอล์
• ถูให้แห้ง
• หลีกเลี่ยงการวางอิเล็กโทรดทับเส้นเอ็นและมวลกล้ามเนื้อหลัก
วางอิเล็กโทรดไว้บนตัวผู้ป่วย ต้องเชื่อมต่ออิเล็กโทรดทั้งหมด
เมื่อได้รับ 12-lead ECG จากผู้ป่วยนอนหงายที่เงียบสงบ เราแนะนำให้วางอิเล็กโทรดของแขนขาที่ใดก็ได้ตามข้อเท้าและข้อมือ เมื่อผู้ป่วยไม่สามารถเคลื่อนไหวได้เนื่องจาก
ตัวสั่น กล้ามเนื้อสั่น หรือเคลื่อนย้ายยานพาหนะ วางอิเล็กโทรดของแขนขาบนทรวงอกของผู้ป่วยเพื่อผลลัพธ์ที่ดีขึ้น (ดูแผนภาพสองไดอะแกรมต่อไปนี้สำหรับการจัดวางอิเล็กโทรดแขนขา)
วางพรีคอร์เดียลอิเล็กโทรดที่หน้าอกในตำแหน่งต่อไปนี้:
V1: ช่องว่างระหว่างซี่โครงที่สี่ ที่ขอบหน้าอกด้านขวาของผู้ป่วย
V2: ช่องว่างระหว่างซี่โครงที่สี่ ที่ขอบกระดูกอกด้านซ้ายของผู้ป่วย
V3: ซี่โครงที่ห้า ระหว่างลีด V2 และ V4
V4: ช่องว่างระหว่างซี่โครงที่ห้า บนเส้นกึ่งกลางกระดูกไหปลาร้าของผู้ป่วย
V5: เส้นรักแร้ด้านหน้าซ้ายของผู้ป่วย ที่ระดับแนวนอนของ V4
V6: เส้นกึ่งกลางรักแร้ซ้ายของผู้ป่วย ที่ระดับแนวนอนเดียวกับ V4 และ V5
การหาตำแหน่ง V1 (ช่องว่างระหว่างซี่โครงที่สี่) มีความสำคัญอย่างยิ่ง เนื่องจากเป็นจุดอ้างอิงสำหรับการระบุตำแหน่งตำแหน่งของ V-lead ที่เหลืออยู่ ในการค้นหาตำแหน่ง V1:
1. วางนิ้วของคุณบนรอยบากคอ (ดูรูปด้านล่าง)
2. เลื่อนนิ้วของคุณลงช้าๆ ประมาณ 1.5 นิ้ว (3.8 เซนติเมตร) จนกว่าคุณจะรู้สึกว่าสันเขาหรือระดับความสูงในแนวนอนเล็กน้อย นี่คือ "มุมของหลุยส์" ที่ manubrium รวมร่างของกระดูกอก
3. ค้นหาช่องว่างระหว่างซี่โครงที่สองทางด้านขวาของผู้ป่วย ด้านข้างและด้านล่าง "มุมของหลุยส์"
4. เลื่อนนิ้วของคุณลงช่องว่างระหว่างซี่โครงอีกสองช่องไปยังช่องว่างระหว่างซี่โครงที่สี่ซึ่งเป็นตำแหน่ง V1
หมายเหตุ: เมื่อวางอิเล็กโทรดกับผู้ป่วยหญิง ให้วางสาย V3-V6 ใต้เต้านมเสมอ
กว่าที่เต้านม
คำถามที่พบบ่อย
สาย ECG คืออะไร?
ตะกั่ว ECG ให้การเชื่อมต่อระหว่างอิเล็กโทรดที่ใช้กับผู้ป่วยกับ telemetry และหน่วยตรวจสอบข้างเตียงต่าง ๆ ช่วยให้สามารถตรวจสอบแรงกระตุ้นทางไฟฟ้าที่สร้างขึ้นโดยหัวใจในช่วงระยะเวลาหนึ่งซึ่งส่งผลให้เกิดคลื่นไฟฟ้าหัวใจได้
สาย ECG ทำมาจากอะไร?
สายไฟ ECG และสายไฟ ECG ผลิตจากวัสดุ เช่น เทอร์โมพลาสติกอีลาสโตเมอร์ (TPE) เทอร์โมพลาสติกโพลียูรีเทน (TPUA) พีวีซี หรือซิลิโคน TPE เป็นวัสดุหลักที่ใช้เนื่องจากความทนทาน ความแข็งแรง และความเข้ากันได้ นอกเหนือจากการให้ความปลอดภัยและความสะดวกสบายแก่ผู้ป่วย
ความแตกต่างระหว่าง ECG และ EKG คืออะไร?
ไม่มีความแตกต่างระหว่าง ECG และ EKG ทั้งสองอ้างถึงขั้นตอนเดียวกัน แต่อันหนึ่งเป็นภาษาอังกฤษ (คลื่นไฟฟ้าหัวใจ - ECG) และอีกอันใช้การสะกดภาษาเยอรมัน (elektrokardiogramm - EKG) เป็นเรื่องปกติที่จะใช้ "EKG" ของเยอรมันในสหรัฐอเมริกาเนื่องจาก "ECG" ฟังดูคล้ายกับขั้นตอนอื่นที่เรียกว่า EEG
ECG/EKG เป็นขั้นตอนสำหรับการบันทึกกิจกรรมทางไฟฟ้าในหัวใจในช่วงระยะเวลาหนึ่งโดยใช้อิเล็กโทรดที่วางอยู่บนร่างกายอย่างมีกลยุทธ์ EKG ที่พบบ่อยที่สุดเรียกว่า 12-lead EKG
